GSHLL-3天然气流量计采用 微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品 水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。天然气流量计与传统的孔板流量计进行比较，

智能式旋进旋涡天然气流量计具有以下几个主要特点：

①实现了机电一体化，日常的计量过程不需人工值守；

②工艺安装条件不苛刻，仪表上、下游直管段可较孔板流量计大 大缩短；

③系统的测量准确度能够满足目前的贸易计量要求（≤2%）；

④流量测量范围较宽（qmax/qmin=15～20">），可在孔板流量计无法涉足的部分小流量区域进行有效工作；⑤体积小、重量轻，离线标定较为方便；

⑥测量信号既可就地显示，也可按需远传；

⑦无可动部件，因此对于一般的测量就不存在仪表的机械磨损；

⑧仪表管理人员勿需专业培训，流量、压力及温度等测量参数可 以从表头直接读取并且不必进行折算转换；

⑨只需定期更换电池（微功耗）">及被测介质的参数。

 工作原理

①组成结构智能GSHLL-3天然气流量计主要由壳体（文丘利管）、旋涡发生体、导流体、频率感测件（压电晶体）、微处理器、温度及压力传感器等部件组成

②工作原理当被测介质沿管道中轴到达仪表上游入口时，其固定于端部的扇型叶片首先迫使流体进行旋转运动，然后再由旋涡发生体形成旋涡流。由于流体本身具有的动能，旋涡流继续在文丘利管中向前旋进，在流体到达文氏管的收缩段时由于节流作用使得旋涡流动能增加、流速加大，当进入扩散段后，又因回流的作用流体就被迫进行二次旋转。产生的旋涡频率再经频率感测元件（压电晶体）检测、转换及前置放大器的放大、滤波和整形等一系列过程之后，旋涡频率就被转变成了与被测介质流速大小成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理， 在LCD上显示出测量结果（标准状况下的瞬时流量、累计流量及温度、压力数据）。

GSHLL-3天然气流量计主要特点:

1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2．就地显示温度、压力、瞬时流量和累积流量。

3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4． 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可 性保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．防盗功能可靠，具有密码保护,防止参数改动。

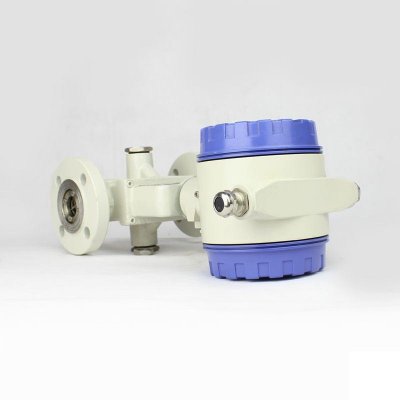

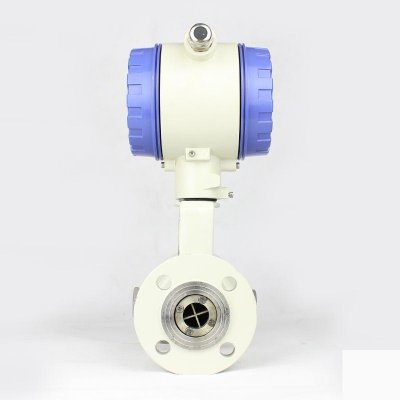

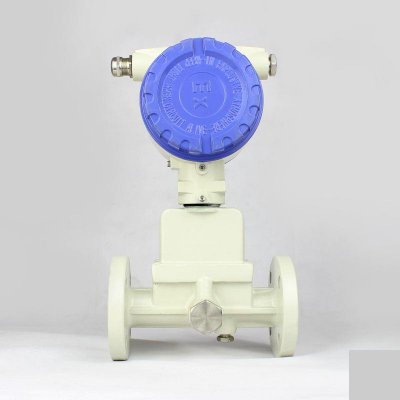

7．表头可180度随意旋转，安装方便。  产品选型代号口径流量范围m3/hABGUX-25DN252．5～30ABGUX-32DN324．5～60ABGUX-50DN5010～150ABGUX-80DN8028～400ABGUX-100DN10050～800ABGUX-150DN150150～2250ABGUX-200DN200360～3600 代号功能1N无温压补偿Y带温压补偿 代号输出型号F14-20mA输出（二线制）F24-20mA输出（三线制）F3RS485通讯接口 代号功能2E11.0级E21.5级T常温P11.6MpaP22.5MpaP34.0MpaD1内部3.6V供电D2DC24V供电B1不锈钢B2铝合金产品图片： 天然气流量计图片天然气流量计图片
